椭圆齿轮流量计

椭圆齿轮流量计是容积式流量计的一种,用于精密的连续或间断的测量管道中液体的流量或瞬时流量.它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。

产品特点/Product features-----------------------------------------------------------◆◆

 概述
  LC型椭圆齿轮流量计是用于对管道内液体流量进行连续测量的容积式流量仪表,广泛应用于各工业领域的液体
流量控制,适用于各种类型的液体测量,如原油、柴油、汽油等,具有量程大,标定方便,安装简易等特点,对不
同的液体可以选择不同的材质,可满足石油、化工、医药、食品、化纤、原油配比、工业部门等各领域的液体流量
计量。

技术参数/Technical parameters-------------------------------------------------------◆◆

主要技术指标
表头显示: 指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出
  仪表型号: LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示
测量介质: 液体、各种油品
口径规格: 10---200
流量测量范围: 0.04-340 m3/h
测量精度: 0.5级 0.2级
被测介质温度:  -20℃-100℃ ,最高+200℃
工作压力:  1.6MPa  2.5MPa  6.4MPa
输出信号:  脉冲、4--20mA、RS485
通讯类型:  RS485
电源: DC12V ---DC24V
安装方式: 法兰连接、螺纹连接
防爆等级: ExiaIIBT4
防护等级: IP65
 流量范围
型号
项目
LC-A铸铁 LC-E铸钢 LC-B不锈钢
公称压力MPa 1.6  2.5   4.0  6.4 1.0  1.6  4.0
被测液体粘度 2-8mPa.s
被测液体温度 -20℃- +100℃
流量范围m³/h
型号
精度
     等级
公称口
径DNmm
LC-A铸铁 LC-E铸钢 LC-B不锈钢
0.5级 0.2级 0.5级 0.2级 0.5级 0.2级
10 0.04-0.4 0.1-0.4 0.04-0.4 0.1-0.4 0.04-0.5 0.1-0.5
15 0.15-1.5 0.3-1.5 0.15-1.5 0.3-1.5 0.15-1.5 0.3-1.5
20 0.3-3 0.6-3 0.3-3 0.6-3 0.3-3 0.6-3
25 0.6-6 1.2-6 0.6-6 1.2-6 1.6-6 1.2-6
40 1.5-15 3-15 1.5-15 3-15 1.5-15 3-15
50 2.4-24 4.8-24 2.4-24 4.8-24 2.4-24 4.8-24
80 6-60 12-60 6-60 12-60 6-60 12-60
100 10-100 20-100 10-100 20-100 10-100 20-100
150 19-190 38-190 19-190 38-190 19-190 38-190
200 34-340 68-340 34-340 68-340 34-340 68-340

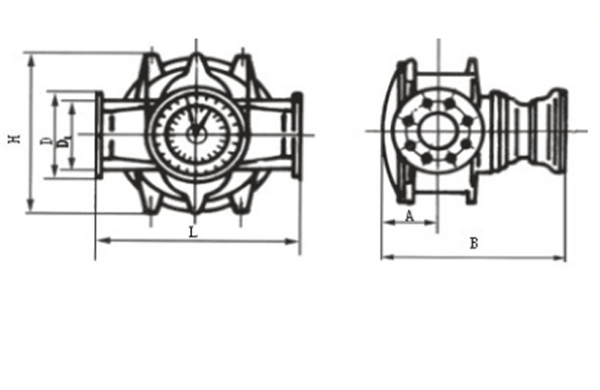

产品外形尺寸/Product dimensions-----------------------------------------------------◆◆
