产品详情

旋进旋涡流量计

旋进旋涡气体流量计采用最新微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,旋进旋涡气体流量计主要技术指标达到国外同类产品先进水平、它集压力温度检测与补偿运算于一体,具有计量精度高,流量范围宽,无可动部件,抗振与抗脉动流性能好,体积小,重量轻,使用方便等优点。旋进旋涡气体流量计是石油、化工、电力、冶金及城市燃气管网等行业用于气体计量的理想仪表。

产品特点/Product features-----------------------------------------------------------◆◆

概述:
     XG-600系列智能旋进旋涡气体流量计采用微处理技术,具有功能强、流量范围宽、操作维修简
单,安装使用方便等优点;该智能旋进旋涡气体流量计集流量、温度、压力检测功能与一体,并能进
行温度、压力自动补偿,主要技术指标达到国内同类产品较高水平。广泛应用于石油、化工、电力、
冶金煤炭等行业各种气体计量。
工作原理:
  智能旋进旋涡气体流量计的流量传感器的流通剖面类似于文丘里管的型线(图2)。在入口侧安
放一组螺旋形导流叶片,当流体进入流量传感器时,导流叶片迫使流体产生剧烈的旋涡流。当流体进
入到扩散段时,旋涡流受回流的作用开始作二次旋转,形成陀螺式的涡流进动现象,该进动频率与流
量大小成正比,不受流体物理性质和密度的影响,检测元件测得流体二次旋转进动频率就能在较宽的
流量范围内获得较好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号,
然后再与温度、压力等检测信号一起被送往微处理器进行积算处理,最后在液晶显示屏上显示测量结
果(瞬时流量、累积流量及温度、压力等数据)。
智能旋进旋涡气体流量计工作原理图
主要特点:
1.内置式压力、温度、流量传感器,安全性能高,结构紧凑,外形美观。
2.就地显示温度、压力、瞬时流量和累积流量。
3.采用新型信号处理放大器和独特的滤波技术,有效地剔除了压力波动和管道振动所产生的干
 扰信号,大大提高了流量计的抗干扰能力,使小流量具有出色的稳定性。
4.特有时间显示及实时数据存储之功能,无论什么情况,都能保证内部数据不会丢失,可永久
 性保存。
5.整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
6.防盗功能可靠,具有密码保护,防止参数改动。
7.表头可180度随意旋转,安装方便。
8.转换器可输出频率脉冲、4~20mA模拟信号,并具有RS485接口,可直接与微机联网,传输距
 离可达1200米。
9.整机功耗低,可用内电池供电,也可外接24VDC电源。

产品外形尺寸/Product dimensions-----------------------------------------------------◆◆

结构智能旋进旋涡气体流量计由以下七个基本部件组成(图1)
智能旋进旋涡气体流量计结构图
1、旋涡发生体 2、壳体 3、智能流量计积算仪 4、温度传感器 5、压力传感器
6、压电晶体传感器 7、消旋器

产品选型

代号
口径
流量范围m3/h
XG-600-25
DN25
2.5~30
XG-600-32
DN32
4.5~60
XG-600-50
DN50
10~150
XG-600-80
DN80
28~400
XG-600-100
DN100
50~800
XG-600-150
DN150
150~2250
XG-600-200
DN200
360~3600

代号
功能1
N
无温压补偿
Y
带温压补偿

代号
输出型号
1
4-20mA输出(二线制)
2
4-20mA输出(三线制)
3
RS485通讯接口

代号
功能2
1
1.0级
2
1.5级
T
常温
1
1.6Mpa
2
2.5Mpa
3
4.0Mpa
0
内部3.6V供电
1
DC24V供电
G
不锈钢
L
铝合金


技术参数/Technical parameters-------------------------------------------------------◆◆

1.2使用环境条件
环境温度:-30℃~+55℃
相对湿度:5%~95%
大气压力:86KPa~106KPa
1.3工作条件
介质温度范围:-20℃~+70℃
公称压力:1.6、2.5、4.0、6.3MPa
1.4防爆标志
流量计为隔爆型,其防爆标志为ExdⅡBT4和ExdⅡCT4~T6(不含乙炔)。
1.5接线口
出线接口为M20×1.5内螺纹。

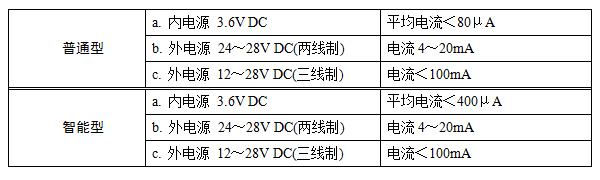

1.6电气指标

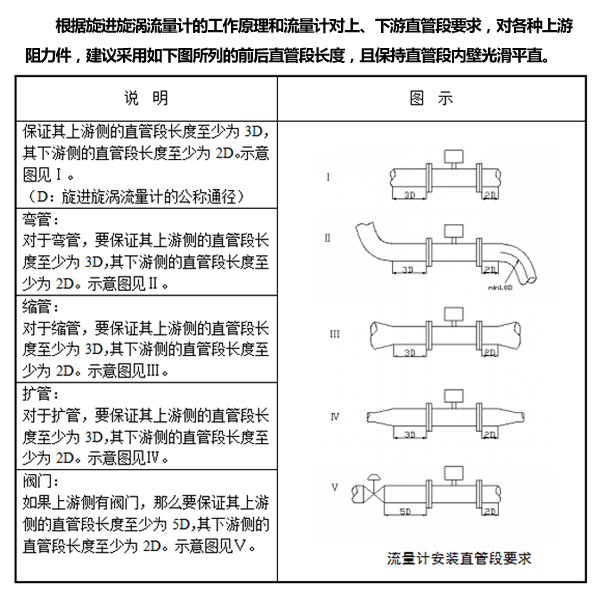

安装方式/Installation method---------------------------------------------------------◆◆
